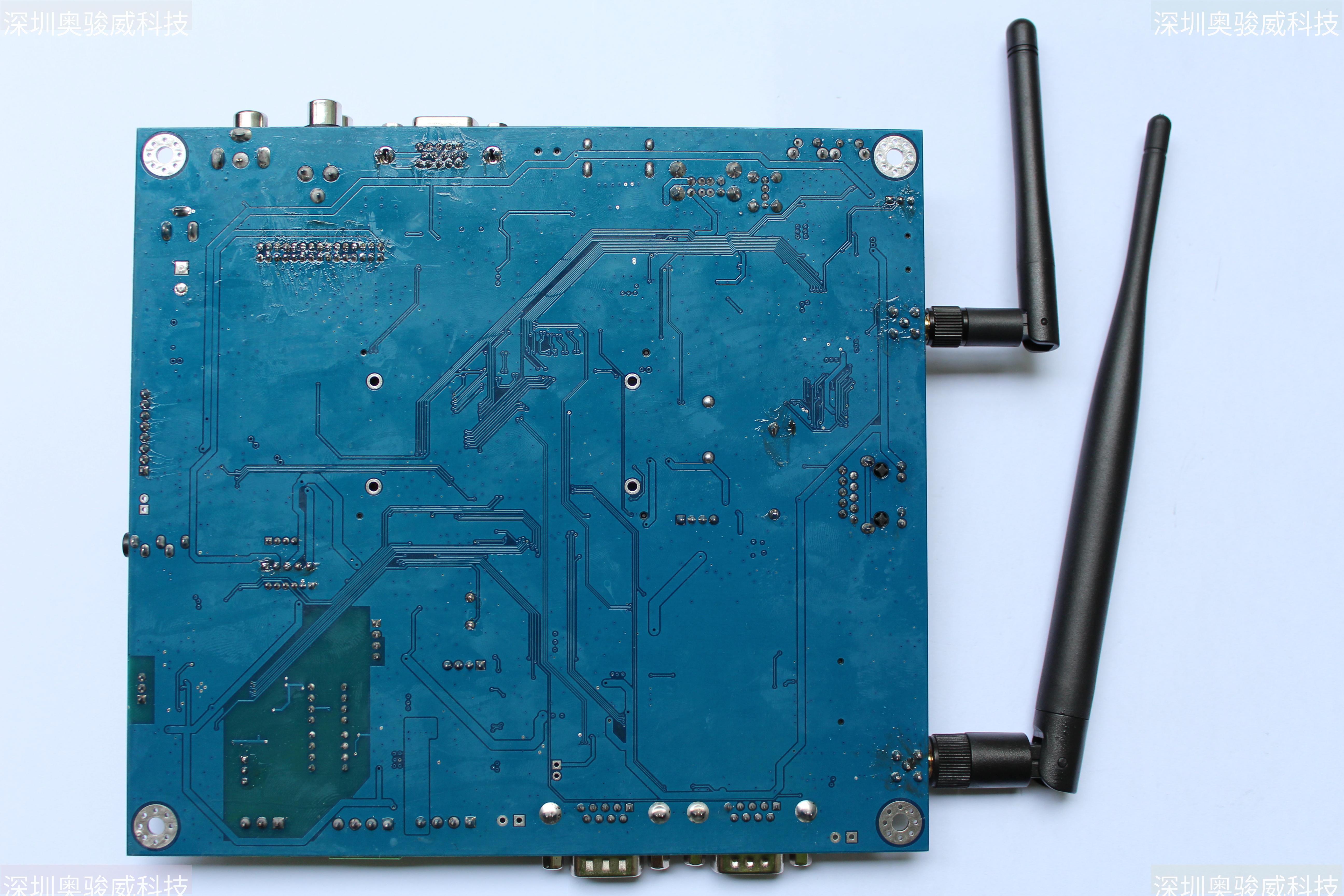

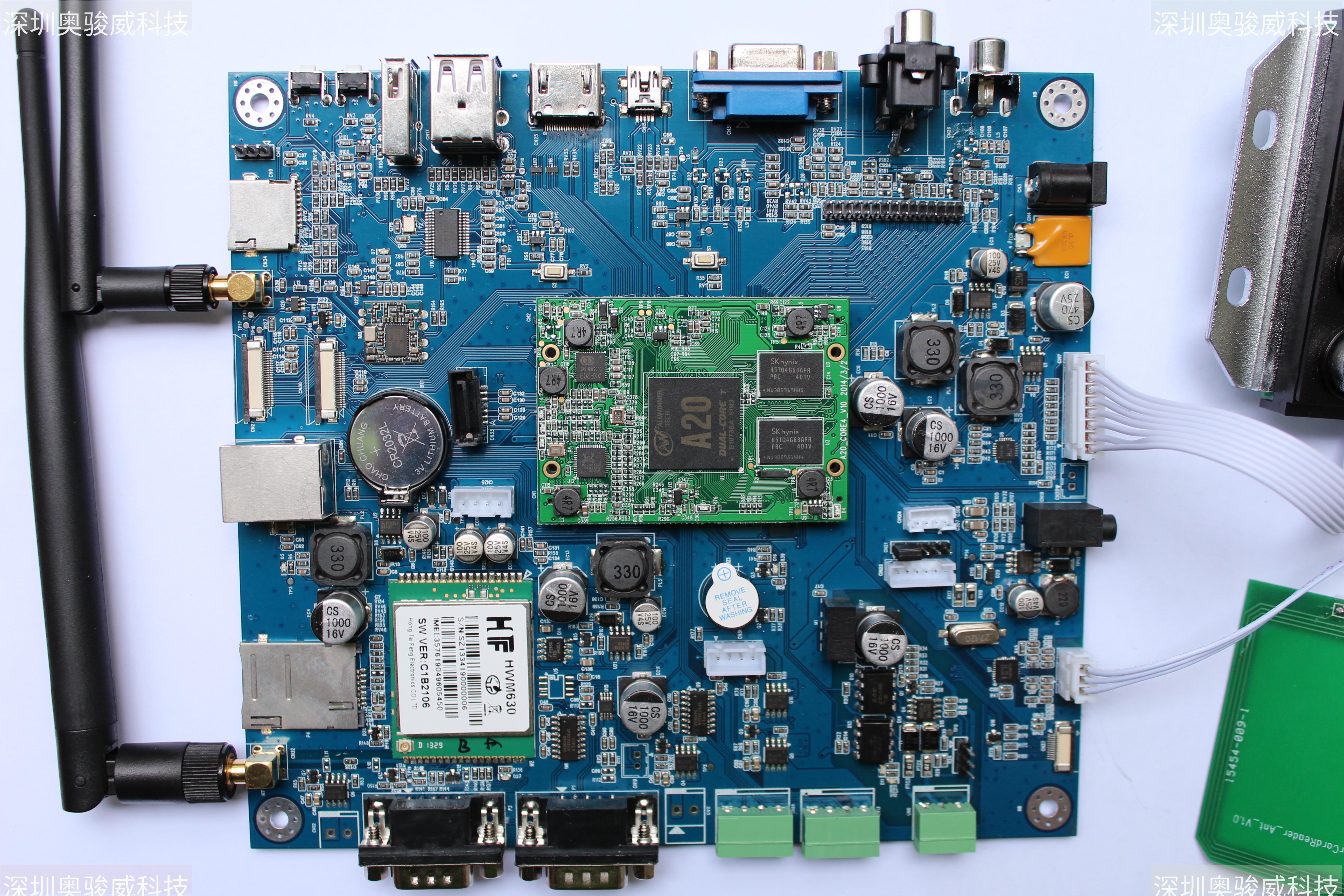

2.34. A20带3G红外触摸屏LVDS屏RFID条形码快递机物流行业主控板1方案

A20带3G红外触摸屏LVDS屏RFID条形码快递机/物流行业主控板的全套方案，接口功能如下:

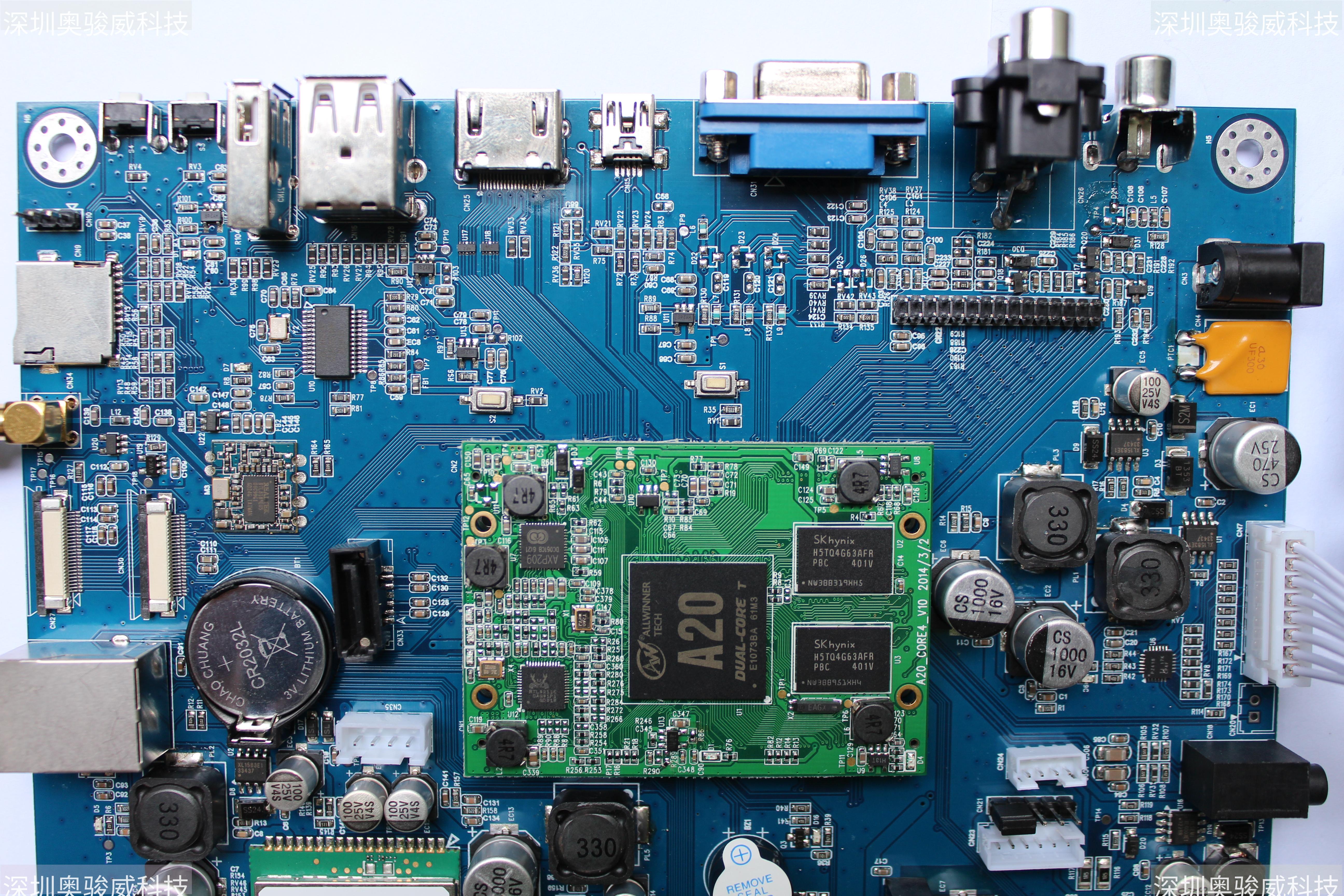

1、全志A20，ARM-COTEX A7双核；

2、2片16位DDR3内存，最高支持1GB。

3、单片8位NAND Flash，最高支持32GB；

4、支持LVDS接口的液晶屏，分辨率最高可以支持到1920*1280像素；

5、支持VGA视频输出，分辨率最高可以达到1920*1280像素；

6、一个HDMI高清数字视频接口，支持1080P输出；

7、一路CVBS复合视频输出，可直接接各种电视机等进行视频输出；

8、支持2点式红外触摸屏，防水防污防爆，极为可靠（银行ATM提款机也使用这种触摸屏）；

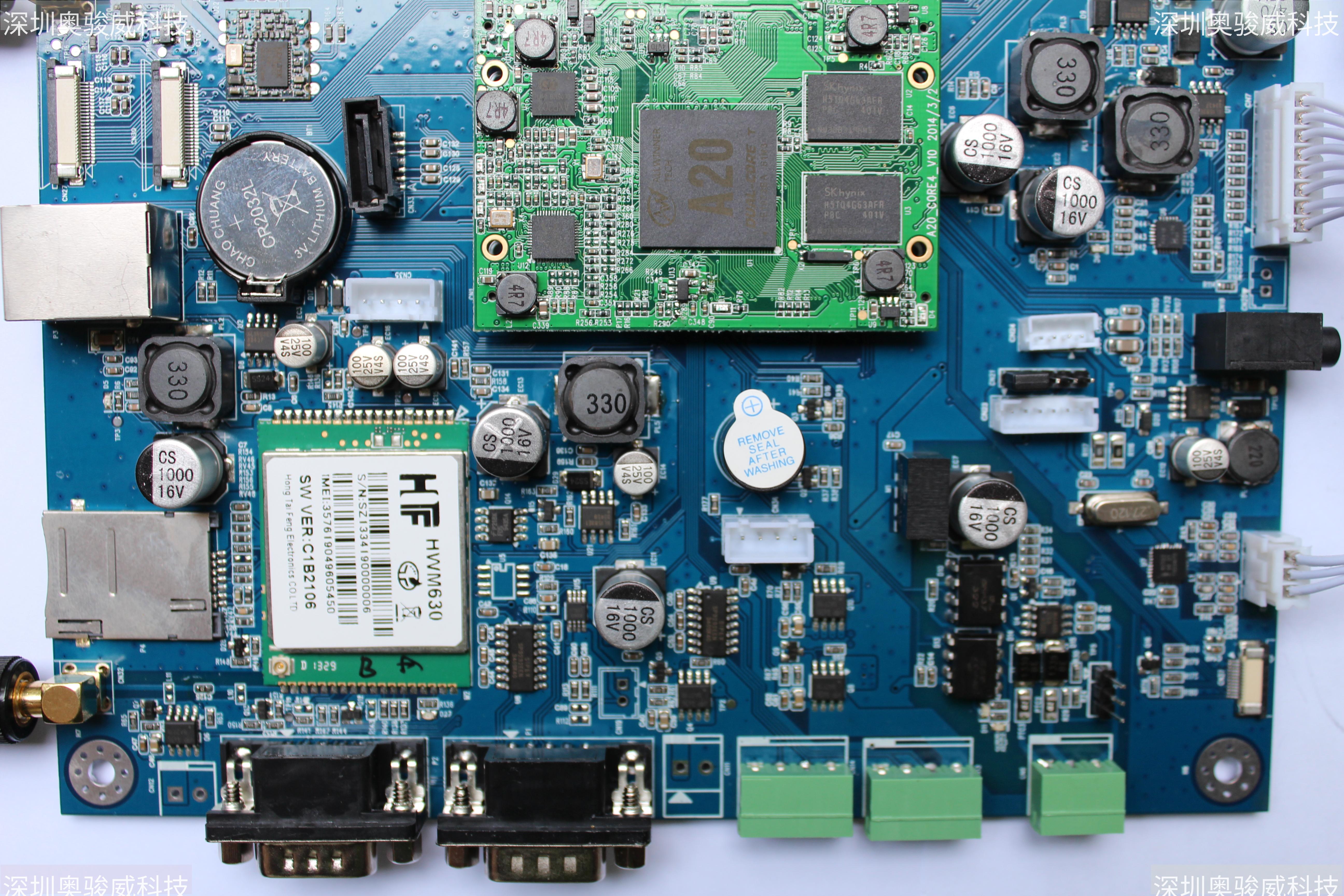

9、内置高通方案3G模块（WCDMA/EDVO），支持3G高速网络传输，采用棒状高增益天线；

10、内置USB接口Wi-Fi模块，采用棒状高增益天线；

11、支持13.56MHz的RFID读写功能，支持14443 TypeA/B协议，天线通过3PIN接口引出；

12、支持1000M的以太网口，芯片采用RTL8211E；

13、支持四个标准RS232串口（3线方式）；

14、支持一个标准RS485全双工串口，带电源隔离和光电隔离；

15、支持500万像素的摄像头，带AF自动对焦功能；

16、支持两路CVBS模拟输入摄像头，可自动识别视频信号；

17、支持一个4线投币器接口，可接各种标准投币器；

18、支持一个SATA硬盘接口，测试可以支持500GB的硬盘，并且板上自带有5V和12V硬盘供电电源；

19、支持高品质驻极MIC咪头，具有很好的录音音质；

20、一个3.5MM直径的标准耳机插座接口，对外输出立体声音频信号；

21、内置音频功率放大器，可以直接驱动4欧姆/2W喇叭；

22、一个标准Micro-USB-OTG接口；

23、一个标准Micro-SD卡槽；

24、一个自弹式SIM卡槽；

25、支持3个标准USB HOST接口；

26、支持一个1维/2维条形码接口，可支持远景达公司EM3080或EVK3000V2条形码模块；

27、支持一个蜂鸣器，此蜂鸣器可以被CPU驱动，也可以被条形码模块直接驱动；

28、支持2个功能按键；

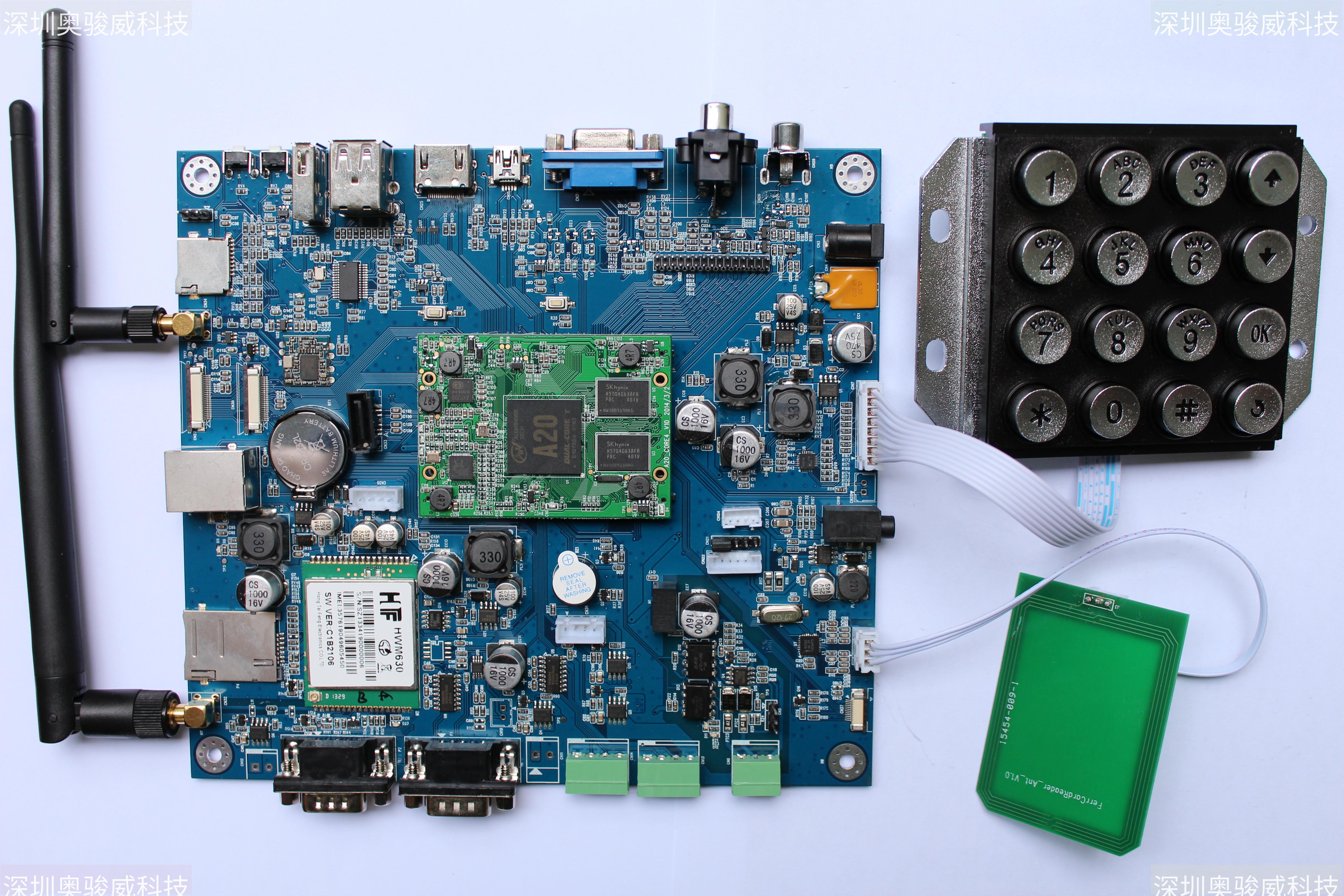

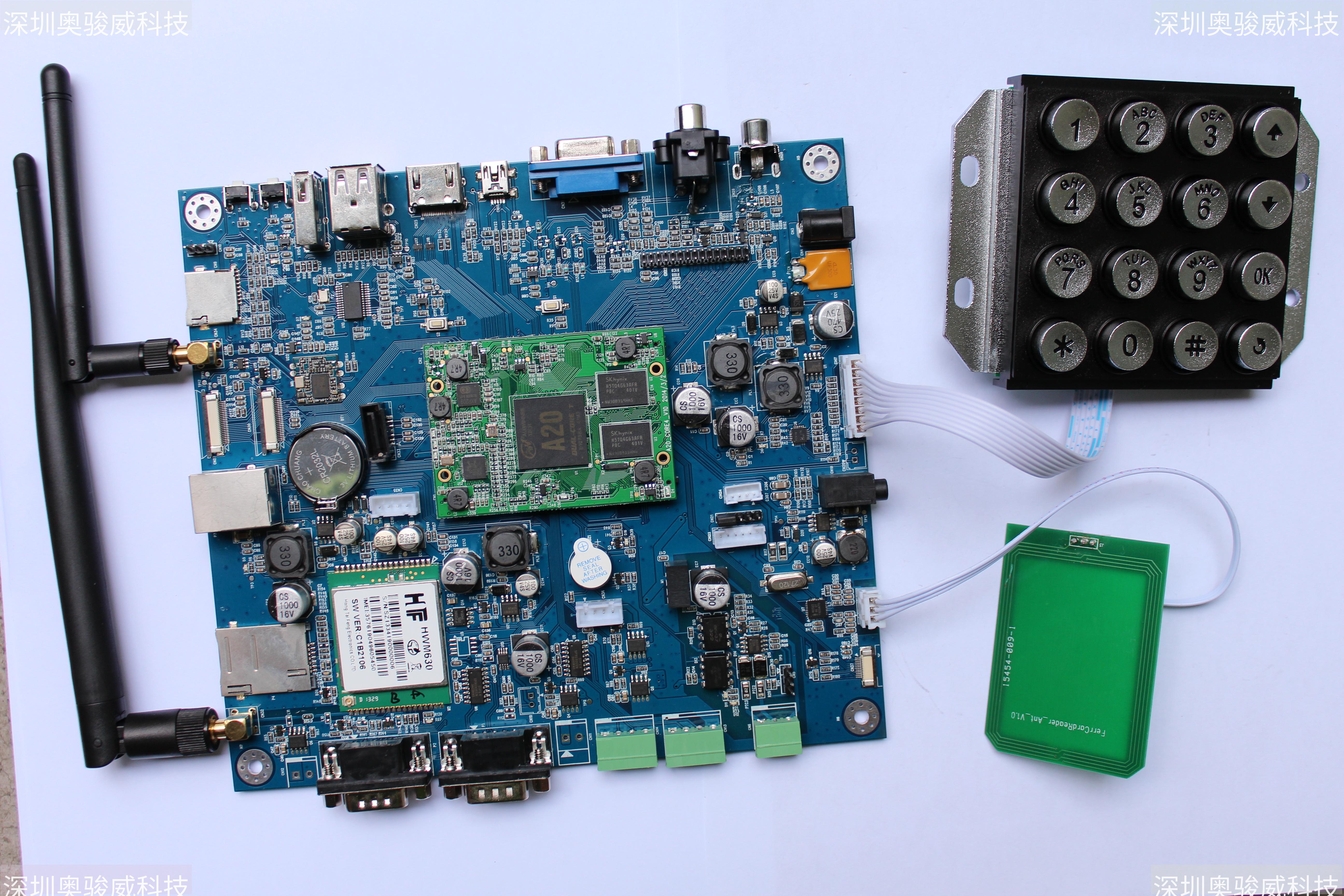

29、支持一个4X4的防水防爆矩阵键盘；

30、板载液晶屏的背光驱动电路，19寸及以下尺寸的液晶屏，可以直接驱动背光；

31、支持一个大功率背光驱动接口，用于外加大功率背光模组，驱动19寸以上液晶屏的背光；

32、核心板+底板的构架，核心板采用6层板，底板采用4层板，由专业人士精心设计，性能稳定可靠；
